10個理由明白PCB板尺寸的重要性

文章出處：網責任編輯：作者：人氣：-發(fā)表時間：2019-04-12 16:44:00

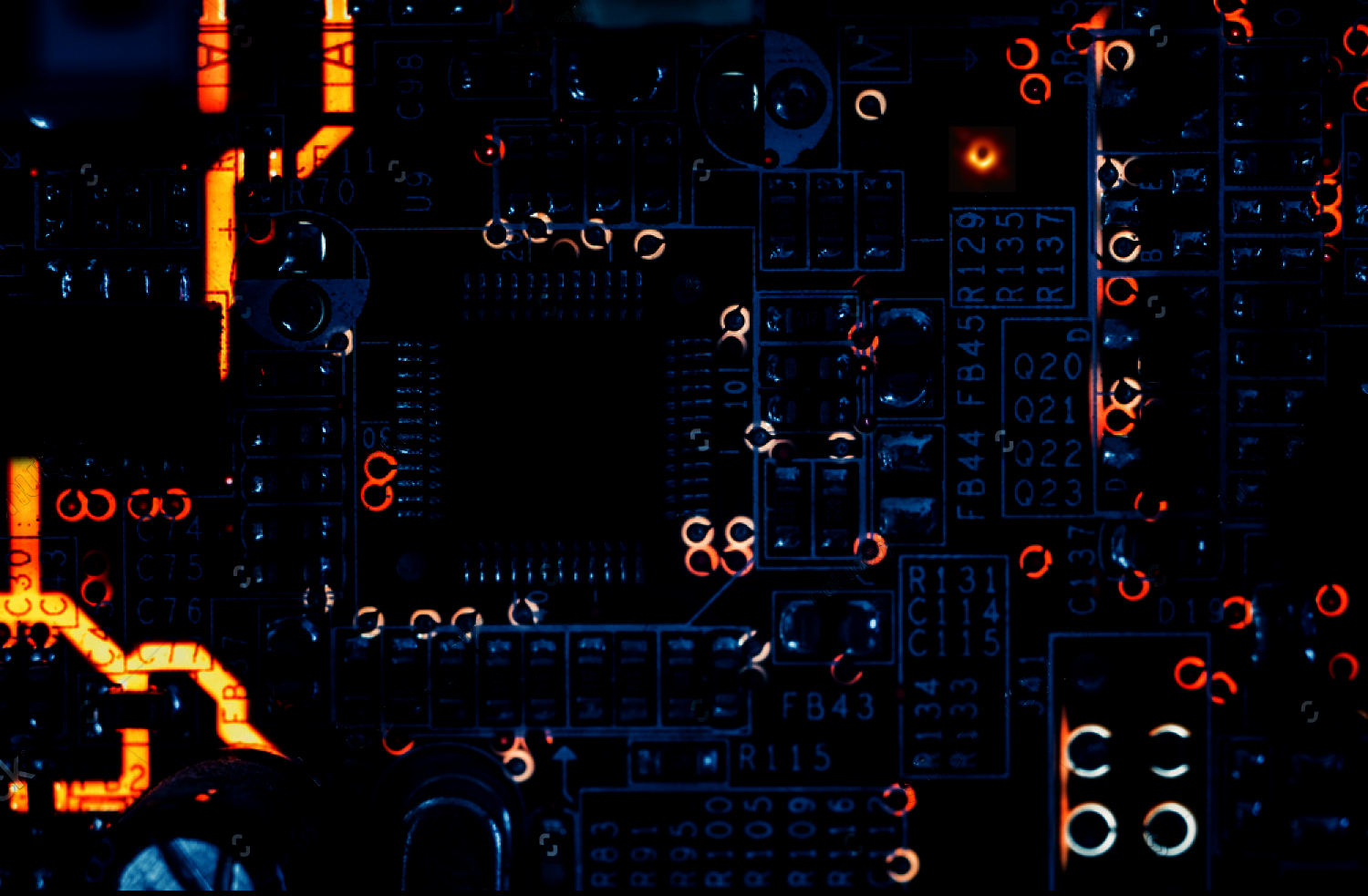

PCB

1、PCB板的外框（夾持邊）應采用閉環(huán)設計，確保PCB板固定在夾具上以便精密測量數據；

2、PCB板寬度≤260mm或≤300mm；如果需要自動點測，PCB板寬度×長度≤125 mm×180 mm；

3、PCB板外形盡量接近正方形，推薦采用2×2、3×3、……拼板；但不要拼成陰陽板；

4、小板之間的中心距控制在75 mm～145 mm之間；

5、設置基準定位點時，通常在定位點的周圍留出比其大1.5 mm的無阻焊區(qū)；

6、在外框與內板的連接點附近不應有大的裝置或外伸裝置，零件和PCB板的邊緣應有大于0.5mm的空間，以保證刀具的正常運轉。

7、在拼板外框的四角開出四個定位孔，孔徑4mm±0.01mm；孔的強度要適中，保證在上下板過程中不會斷裂；孔徑及位置精度要高，孔壁光滑無毛刺；

8、PCB板內的每塊小板至少要有三個定位孔，3≤孔徑≤6 mm，邊緣定位孔1mm內不允許布線或者貼片；

9、用于PCB的整板定位和用于細間距器件定位的基準符號，原則上間距小于0．65mm的QFP應在其對角位置設置；用于拼版PCB子板的定位基準符號應成對使用，布置于定位要素的對角處；

10、大型零件應配備定位桿或定位孔，如I O接口、麥克風、電池接口、微動開關、耳機接口、電機等。

以上PCB板所測量10點要求，均可使用海科思的pcb線路板影像測量儀。
