七海影像測量儀“方框取中心點”功能操作指導
影像測量儀的方框取中心點功能有什么作用呢？
Ø 功能：使用“方框取中心點”功能，快速測量出幾何位置的中心點。
Ø 操作步驟：
1. 將產品呈水平方向平整放置于夾具上，注意取坐標位置的孔位無遮擋；
2. 運用EF軟件，按客戶指定位置要求建立坐標系；
3. 技術工程師請提前在“參數設置”中選擇“自動取點設置→影像不清晰時手動取點”；
.jpg)
圖 1-1
4. 選擇“工具欄2→.jpg){kind=small}
點命令→.jpg){kind=small}
方框取中心點”命令；

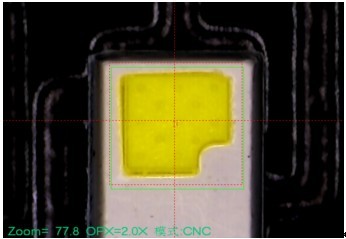

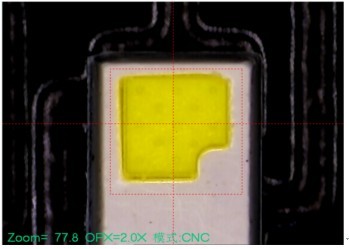

5. 將十字中心移動到接近被測量位置的幾何中心，鼠標中鍵縮放方框至合適大小，如圖1-2；然后左鍵單擊取點，得到中心位置點，如圖1-3；
.jpg)
圖 1-2
.jpg)
圖 1-3
6. 使用“坐標標注”功能，對點進行X、Y坐標標注。
注意：1. 被測量位置需基本呈正方形;
2. 產品測量位置要求擺放基本呈水平;
3. 當影像測量儀的影像不清晰時（離中心位置相對較遠），CNC運行自動暫停，請將十字線移動到合適位置再用相同方法取點。
